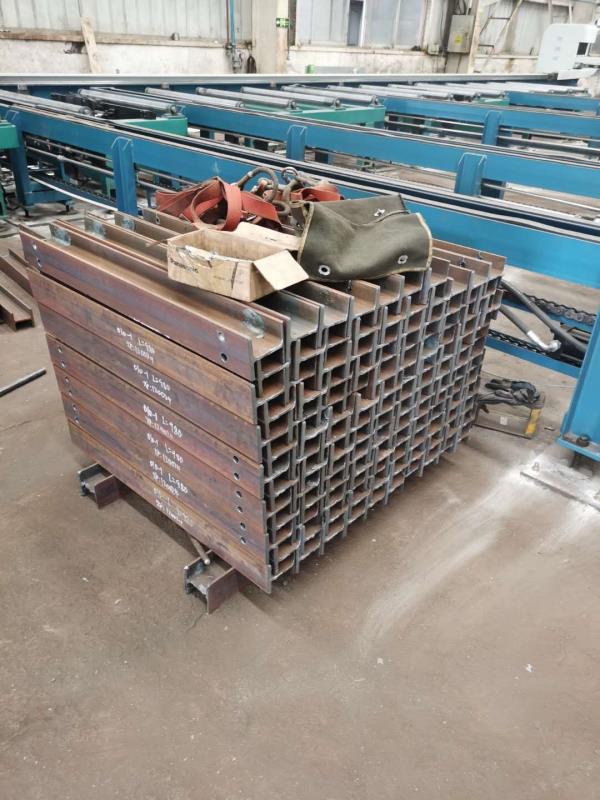

H型鋼切割機的切割過程（圖）

H型鋼切割機數控系統采用無限回轉操作臂操作方式,分別完成H型鋼兩側翼板和腹板的切割，及開孔，鎖口等切割工藝。同時為提高切割效率,將切割過程分為3個過程,先由激光掃描型材的變形量，根據套料軟件系統優化出切割路線，可以實現總長12m的多型號型鋼的自動定位、自動誤差檢測、多類型端頭的自動切割工藝。電氣設備主要由運動控制卡、PLC控制器和圖像采集卡組成,電氣設備集成在工控機中,由工控機負責統一的任務分配和狀態監控。

為了焊接,H型鋼端頭要根據搭建類型切出不同的工藝類型研發出新型H型鋼切割機。搭建類型的復雜性和H型鋼尺寸類型的多樣性,對H型鋼切割機系統提出了更高的要求。H型鋼設計的大型結構框架,廣泛應用于各種建筑領域,如陸地或海上石油鉆井平臺、船體、大型超市和體育場館、橋梁以及電視或通訊信號塔等。
