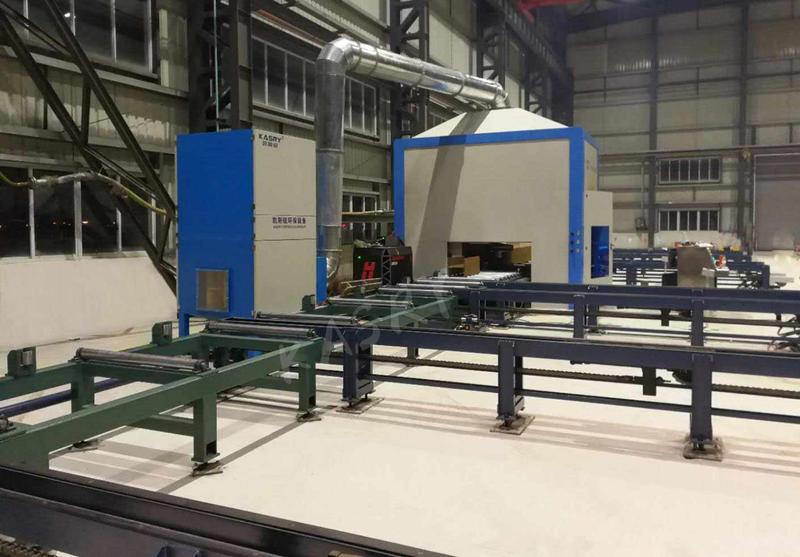

凱斯銳作為型材整體解決方案服務商，研發出了型鋼切割機，型鋼切割機主要是由總控制站、上料機構、進料輥道、夾鉗小車、切割站（切割頭、出料口下壓、進料口下壓、廢料輸送）、側托基準定位、除塵設備、出料輥道、自動出料橫移料架組成，通過程序指令及PLC信號傳輸完成各執行單元動作。

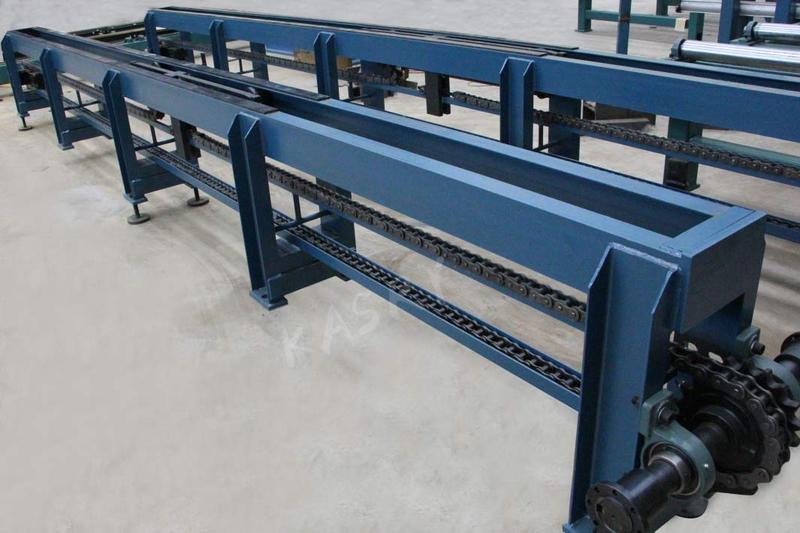

下面我們來看一下上料機構：主要分為輸入和輸出共8組移行機組成物料傳送系統，每組獨立框架式結構槽鋼焊接拼裝，由頂升機構滑塊、傳動鏈條、油缸及輸送馬達構成。

功能:型材存儲上料和工件切割后輸出存儲等功能，通過遠程操作按鈕方便操作，減少人工搬運周轉物料，一次性存儲多根材料，減少車間行車頻繁等待作業，優化作業流程提高生產效率。

結構說明：

通過液壓油缸工作漲緊鏈條，從而使托板升起；托板下的彈簧可在油缸縮回狀態下，使托板回落；液壓馬達驅動鏈輪轉動，使托板前后移動，從而實現物料轉移。
